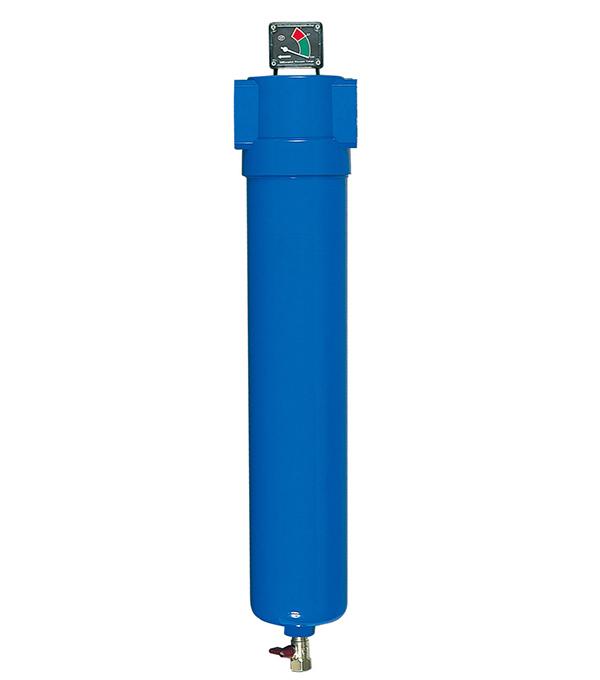

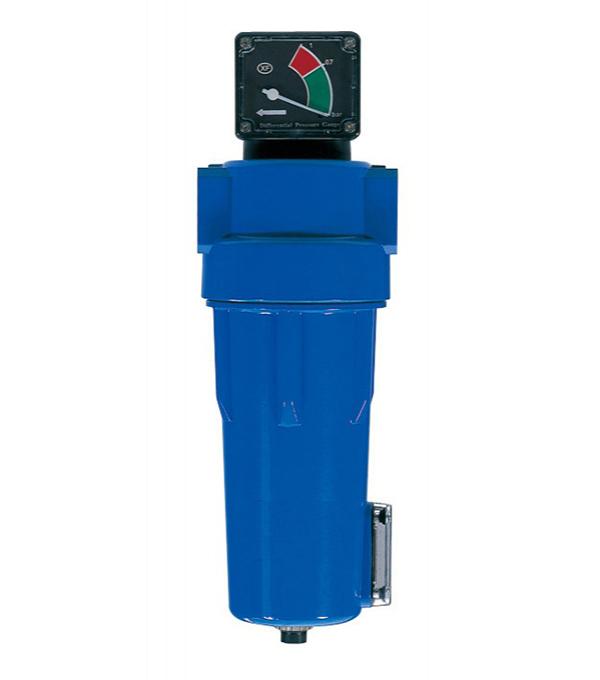

Druckluftfilter mit Gewinde, XF9-Grad Filterung

Druckluftfilter mit Gewinde mit XF9-Grad Filterung können 3μm oder größere Feststoffe und Flüssiggut bis zu einem Rückstand von 5ppm herausfiltern. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente bestehen aus Glasfaser.

• Maschinenbau
• Metallindustrie
• Petrochemie
• Marineeinsätze
• Lüfter mit Kraftantrieb

Filtermodel No.	Fotos	Nominale Zuflussrate (NM3/min)	Verbindungsgröße	Modelnummer	Anzahl der Elemente	Dimensionen (mm)
						A	B	C
XF9-16		1	1/2"	E9-16	1	104	217	243
XF9-20		1.72	1"	E9-20	1	104	287	313
XF9-24		2.9	1-1/2"	E9-24	1	138	385	424
XF9-28		4.9	1-1/2"	E9-28	1	138	385	424
XF9-32		7.2	1-1/2"	E9-32	1	138	585	624
XF9-36		10.7	1-1/2"	E9-36	1	138	585	624
XF9-36		10.7	2"	E9-36	1	148	639	685
XF9-40		14	2"	E9-40	1	148	639	685
XF9-44		17.7	2-1/2"	E9-44	1	150	800	580
XF9-48		22	2-1/2"	E9-48	1	150	940	990

Bei einem Druck unter 7kgf/cm² wird die Zuflussrate der Filter nach der maximalen Zuleitungsrate geteilt durch den Korrekturfaktor des minimalen Zuleitungsdrucks berechnet.

Als Beispiel: der minimale Zuflussdruck des Filter sei 7kgf/cm², Zuleitungsrate läge bei 10MM3/min, Korrekturfaktor sei 10/1.37, so ergibt sich eine maximale Zuflussrate von 7.3MM3/min.
