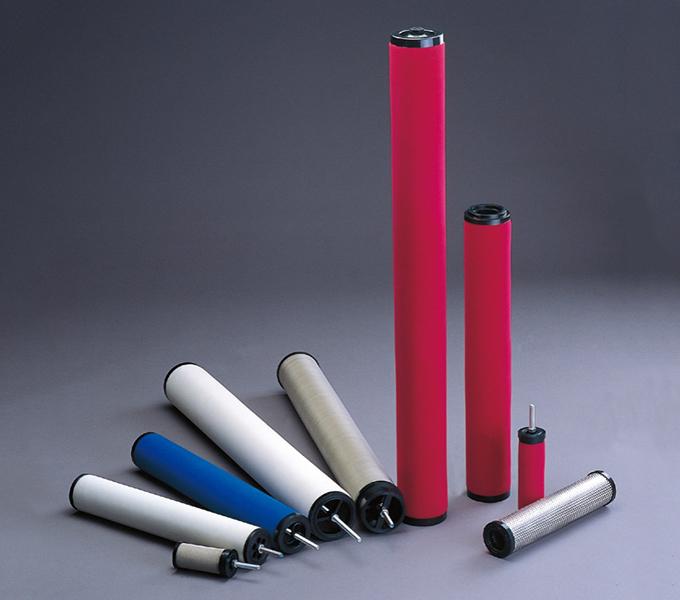

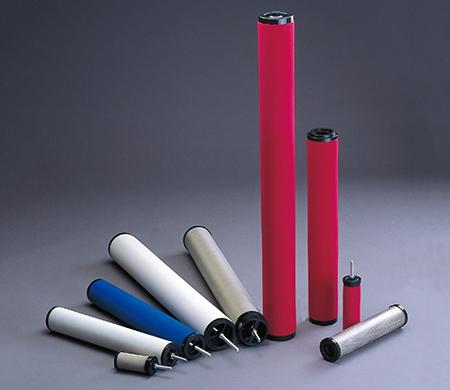

Filterelemente der Hankison Serie
Filtereinsätze der Hankison Serie haben folgende Eigenschaften zur Auswahl für Kunden:
- 5 Filterungsgrade: E1, E3, E5, E7 und E9
- Materialien: Glasfaser und Aktivkohle
- Filterrate: 0.01~3μm
- Ölrückstand: 0.001~5ppm
Anwendungen
- Metallindustrie
- Abzusystem
- Wasseraufbereitung
Technische Angaben
| Grad | E1 Öl- und Geruchsfilter | E3 Besonders effiziente Ölfilter | E5 Höchst effiziente Ölfilter | E7 Ansaugrohr | E9 Abscheider |
| Zuflussrate (NM³/min.) | |||||
| 0.57 | E1-12 | E3-12 | E5-12 | E7-12 | E9-12 |
| 1 | E1-16 | E3-16 | E5-16 | E7-16 | E9-16 |
| 1.72 | E1-20 | E3-20 | E5-20 | E7-20 | E9-20 |
| 2.9 | E1-24 | E3-24 | E5-24 | E7-24 | E9-24 |
| 4.9 | E1-28 | E3-28 | E5-28 | E7-28 | E9-28 |
| 7.2 | E1-32 | E3-32 | E5-32 | E7-32 | E9-32 |
| 11 | E1-36 | E3-36 | E5-36 | E7-36 | E9-36 |
| 14 | E1-40 | E3-40 | E5-40 | E7-40 | E9-40 |
| 18 | E1-44 | E3-44 | E5-44 | E7-44 | E9-44 |
| 22 | E1-48 | E3-48 | E5-48 | E7-48 | E9-48 |
| Filterrate (μm) | Ölrückstände (ppm) |
| E1:0.01 | 0.001 |
| E3:0.01 | 0.001 |
| E5:0.01 | 0.01 |
| E7:1 | 1 |
| E9:3 | 5 |
Alte Hankison Serie
| Grad | C | T | A | H |
| Zuflussrate (NM³/min.) | ||||
| 0.5 | 07,4442-01 | 0731-4 | 0713-3 | 0715-3 |
| 2-3 | 07,4444-01 | 0731-5 | 0713-5 | 0715-5 |
| 6 | 07,4445-01 | 0731-6 | 0713-6 | 0715-6 |
| 8 | 07,4446-01 | 0731-7 | 0713-7 | 0715-7 |
| 10-12 | 07,444-01 | 0731-8 | 0713-11 | 0715-11 |
| 15 | 07,4447-01 | 0731-8 | Stck） 0713-11（2/ | Stck） 0715-11（2/ |
| 20 | 07,4447-01（2/Stck） | 0731-9 | Stck） 0713-11（3/ | Stck） 0715-11（3/ |
| Filterrate (μm) | Ölrückstände (ppm) |
| C：3 | 5 |
| T：1 | 1 |
| A：0.01 | 0.01 |
| H:0.01 | 0.001 |
Besonderheiten
E9 Filterelemente
- Eignet sich zur Filterung von Flüssiggut in großen Mengen oder bis zu 3µm und hinterlässt lediglich Ölrückstände von 5ppm.
- Zwei-Phasen Filterung:
Erste Phase: Zwei Edelstahl-Drosselventile für eine mechanische Abtrennung von Partikeln um 10μm
Zweite Phase Tiefenfilterung fester und flüssiger Partikel von ca. 3μm
E7 Flterelement
- Eignet sich zur Filterung von Flüssigkeiten, Öl und 1µm großen Partikeln und hinterlässt nur 1.0ppm Rückstände
- Zwei-Phasen Filterung:
Erste Phase: Faserfilter für größere Partikel
Zweite Phase: mehrere Lagen von Verbund- und Mischfaser zur Feinfilterung - Einsatzgebiete:
Vor E5-Filterung: Vorbehandlung
Nach Gefriedtrocknung/Absorptionstrocknen: Weitere Luftverbesserung
E5 Filterelement
- Eignet sich zur Entfernung von Wasser, Ölnebel und anderem Schmutz von min. 0.1µm oder größer und hinterlässt max. Rückstände von 0.01ppm. Beinahe alle Wasser-, Staub- und Ölpartikelt werden entfernt.
- Zwei-Phasen-Filterung:
Erste Phase: Mehrere Schichten Faserfiler und Siebe für größere Partikel
Zwei Phase: Mehrere Schichten Verbundfaser für kleinste Kondensate - Einsatzgebiete:
Vor E3-Filterung/Absorptionstrocknen: Schutz
Nach Gefrietrocknen: Alle Ölpartikel aus der Luft abtrennen
E3 Filterelement
- Eignet sich zum Abtrennen von Wasser und Ölnebel aus der Luft sowie die Filterung von mind. 0.01µm großer Feststoffe mit Maximalrückständen von 0.001ppm.
- Zwei-Phasen-Filterung:
Erste Phase: Vorfilterung und Luftverteilung
Zweite Phase: mehrere Lagen von Verbund- und Mischfaser zur Feinfilterung - Einsatzgebiete:
Vor E1 Filterung/Absorptionstrocknen: Schutz
Nach Gefriertrocknen: Abtrennung von Öl aus der Luft
E1 Filterelement
- Eignet sich zu Abtrennung von Kohlenwasserstoff und Öl aus der Luft mit Hilfe von Aktivkohle, entfernt Partikel von mind. 0.1µm. Der maximale Rückstand beträgt 0.003ppm.
- Zwei-Phasen-Filterung:
Erste Phase: Aktivkohlefilter eignen sich zur Abtrennung von Ölnebeln.
Zweite Phase: Mehrere Lagen mikrofeiner Aktivkohlefilter entfernen Dampfrückstände und garantieren hohe Luftqualität in unterschiedlichen Industrien, z.B. Nahrungsmittel-, Luftfahrt- und Verpackungsindustrie. - Einsatzgebiete:
Beim letzten Filterungsschritt, um Wasser, Staub, Öl und Gerüche aus der Luft abzutrennen.
Hualing hat sich seit 1992 einen Namen als zuverlässiger Hersteller industrieller Filtersystemen gemacht. Unsere Filtersysteme mit Filterelementen können in verschiedenen Industrien eingesetzt werden, z.B. Elektro-, Chemie-, Maschinenbau-, Textil- und Luftfahrtindustrie. Bei uns finden Sie an einem Ort alles, was Sie für Ihr perfektes Filtersystem für Druckluftanwendungen suchen.
