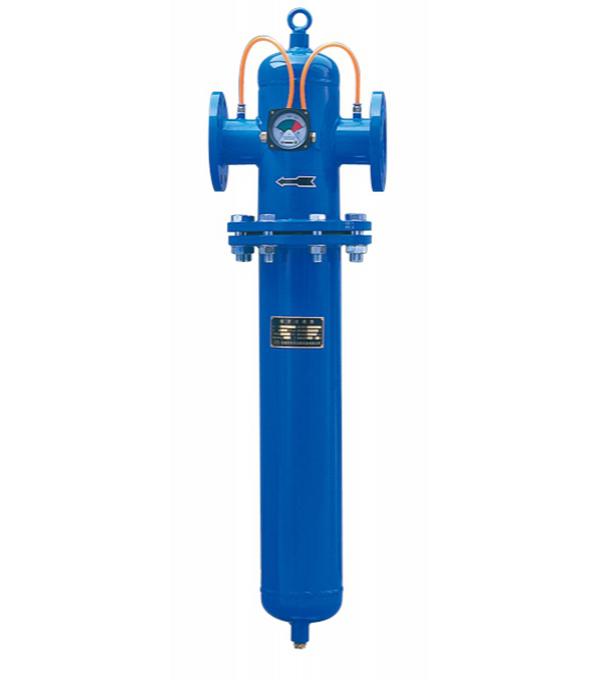

Druckluftfilter mit Flansch, XF7-Grad Filterung

Druckluftfilter mit Flansch, XF7-Grad Filterung

XF7-Grad Flanschfilter können eingesetzt werden, um Wasser- und Ölpartikel heraus zu filtern. 1µm große und größere Partikel können mit einem Maximalrückstand von 1.0ppm erfolgreich aufgefangen werden. Die Filtergehäuse werden aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente aus Glasfaser gefertigt.

Anwendungen

Maschinenbau
Petrochemie
Chemieindustrie
Nahrungsmittelindustrie
Kraftwerke

Technische Angaben

Filtermodellnummer	Fotos	Nominale Zuflussrate (NM³/min)	Verbindungsgröße	Elementmodellnummer	Anzahl der Elemente	Dimensionen (mm)

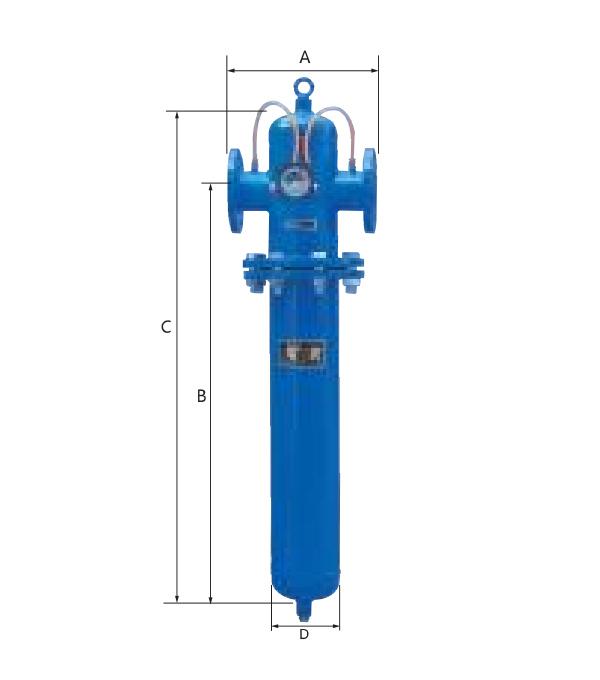

Filtermodellnummer	Fotos	Nominale Zuflussrate (NM³/min)	Verbindungsgröße	Elementmodellnummer	Anzahl der Elemente	A	B	C	D(Gehäuse)
XF7-44		17.7	DN65	E7-44	1	300	770	940	125
XF7-48		22	DN80	E7-48	1	336	943	1118	150
XF7-56		36	DN100	E7-44	2	500	1050	1250	207
XF7-60		54	DN100	E7-44	3	500	1050	1250	259
XF7-64		72	DN100	E7-44	4	600	990	1250	350
XF7-68		90	DN125	E7-44	5	600	990	1250	350
XF7-70		108	DN125	E7-44	6	600	1070	1350	350
XF7-72		126	DN150	E7-44	7	630	1020	1350	400
XF7-73		144	DN150	E7-44	8	700	1020	1350	450
XF7-74		162	DN150	E7-44	9	780	1070	1400	500
XF7-75		180	DN150	E7-44	10	780	1070	1400	500
XF7-76		198	DN150	E7-44	11	780	1070	1400	550
XF7-80		252	DM150	E7-44	14	780	1130	1460	550

Korrekturfaktor

Betriebsdruck	2	3	4	5	6	7	8	9	10	12	14	16	18	20	21
Korrekturfaktor	0.38	0.5	0.62	0.75	0.87	1	1.12	1.24	1.37	1.62	1.86	2.11	2.36	2.61	2.73

Hualing hat sich seit 1992 einen Namen als zuverlässiger Hersteller industrieller Filtersystemen gemacht. Unsere Filtersysteme mit Filterelementen können in verschiedenen Industrien eingesetzt werden, z.B. Elektro-, Chemie-, Maschinenbau-, Textil- und Luftfahrtindustrie. Bei uns finden Sie an einem Ort alles, was Sie für Ihr perfektes Filtersystem für Druckluftanwendungen suchen.
