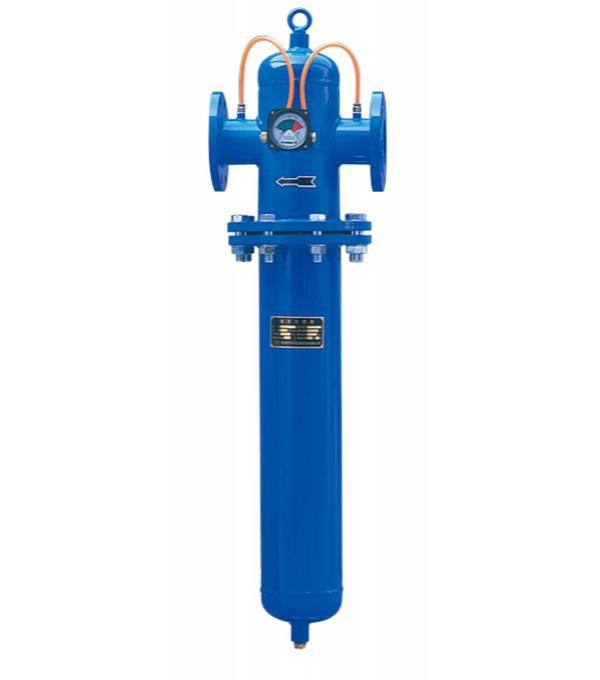

Druckluftfilter mit Flansch, XF9-Grad Filterung
XF9-Grad Druckluftfilter werden zum Herausfiltern von Feststoffen und Flüssiggut von mind. 3μm eingesetzt und hinterlassen Rückstände von maximal 5ppm. Das Filtergehäuse wird aus Aluminiumlegierungen oder Karbonstahl hergestellt und die Filterelemente bestehen aus Glasfaser.
Anwendung
- Maschinenbau
- Metallindustrie
- Petrochemie
- Marineeinsätze
- Kratwerkventilation
Technische Angaben

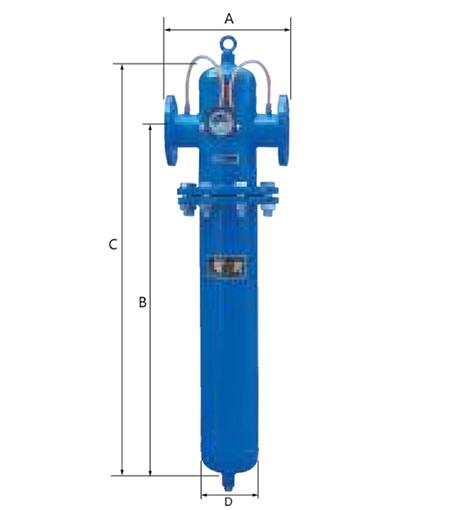

| Filtermodellnummer | Fotos | Nominale Zuflussrate (NM3/min) | Verbindungsgröße | Elementmodellnummer | Anzahl der Elemente | Dimensionen (mm) | |||
| A | B | C | D (Gehäuse) | ||||||
| XF9-44 |  | 17.7 | DN65 | E9-44 | 1 | 300 | 770 | 940 | 125 |
| XF9-48 | | 22 | DN80 | E9-48 | 1 | 336 | 943 | 1118 | 150 |
| XF9-56 | | 36 | DN100 | E9-44 | 2 | 500 | 1050 | 1250 | 207 |
| XF9-60 | | 54 | DN100 | E9-44 | 3 | 500 | 1050 | 1250 | 259 |
| XF9-64 | | 72 | DN100 | E9-44 | 4 | 600 | 990 | 1250 | 350 |
| XF9-68 | | 90 | DN125 | E9-44 | 5 | 600 | 990 | 1250 | 350 |
| XF9-70 | | 108 | DN125 | E9-44 | 6 | 600 | 1070 | 1350 | 350 |
| XF9-72 | | 126 | DN150 | E9-44 | 7 | 630 | 1020 | 1350 | 400 |
| XF9-73 | | 144 | DN150 | E9-44 | 8 | 700 | 1020 | 1350 | 450 |
| XF9-74 | | 162 | DN150 | E9-44 | 9 | 780 | 1070 | 1400 | 500 |
| XF9-75 | | 180 | DN150 | E9-44 | 10 | 780 | 1070 | 1400 | 500 |
| XF9-76 | | 198 | DN150 | E9-44 | 11 | 780 | 1070 | 1400 | 550 |
| XF9-80 | | 252 | DM150 | E9-44 | 14 | 780 | 1130 | 1460 | 550 |
Korrekturfaktor
| Druckbelastung | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
| Korrekturfaktor | 0,38 | 0,5 | 0,62 | 0,75 | 0,87 | 1 | 1,12 | 1,24 | 1,37 | 1,62 | 1,86 | 2.11 | 2.36 | 2.61 | 2,73 |
Hualing hat sich seit 1992 einen Namen als zuverlässiger Hersteller industrieller Filtersystemen gemacht. Unsere Filtersysteme mit Filterelementen können in verschiedenen Industrien eingesetzt werden, z.B. Elektro-, Chemie-, Maschinenbau-, Textil- und Luftfahrtindustrie. Bei uns finden Sie an einem Ort alles, was Sie für Ihr perfektes Filtersystem für Druckluftanwendungen suchen.
